히팅코일(Heating Coil)은 항해 중 필요한 연료와 유조선 원유의 점도 유지를 위해 Tank의 바닥 및 벽면에 설치되어 드럼 내부의 Steam 온도에 의해 Tank 내부 온도를 일정 상온으로 유지하는 데 필수적인 중요한 장비입니다.
사용되는 Tank는 F.O Tank 및 Cargo Tank(Crude Oil Tanker & Product Chemical Tanker), NAOH Tank, L.O Tank 등에 사용되며 배관 내 유체는 보일러의 Steam, Thermal Oil, Warm Water 등이 통과하여 Pipe의 온도를 높여 유체의 온도를 유지 또는 가열되게 합니다.
삼건세기(주) Heating Coil은 고품질의 기술과 엄격한 검사를 통해 제조되며, 각 조선소에 납품되고 있습니다.
특히, Heating Coil 품목 중 Drum Type 및 Spring Type은 국내에서 수주율 90%를 점유할 정도로 대표적인 제품으로 자리잡고 있습니다.

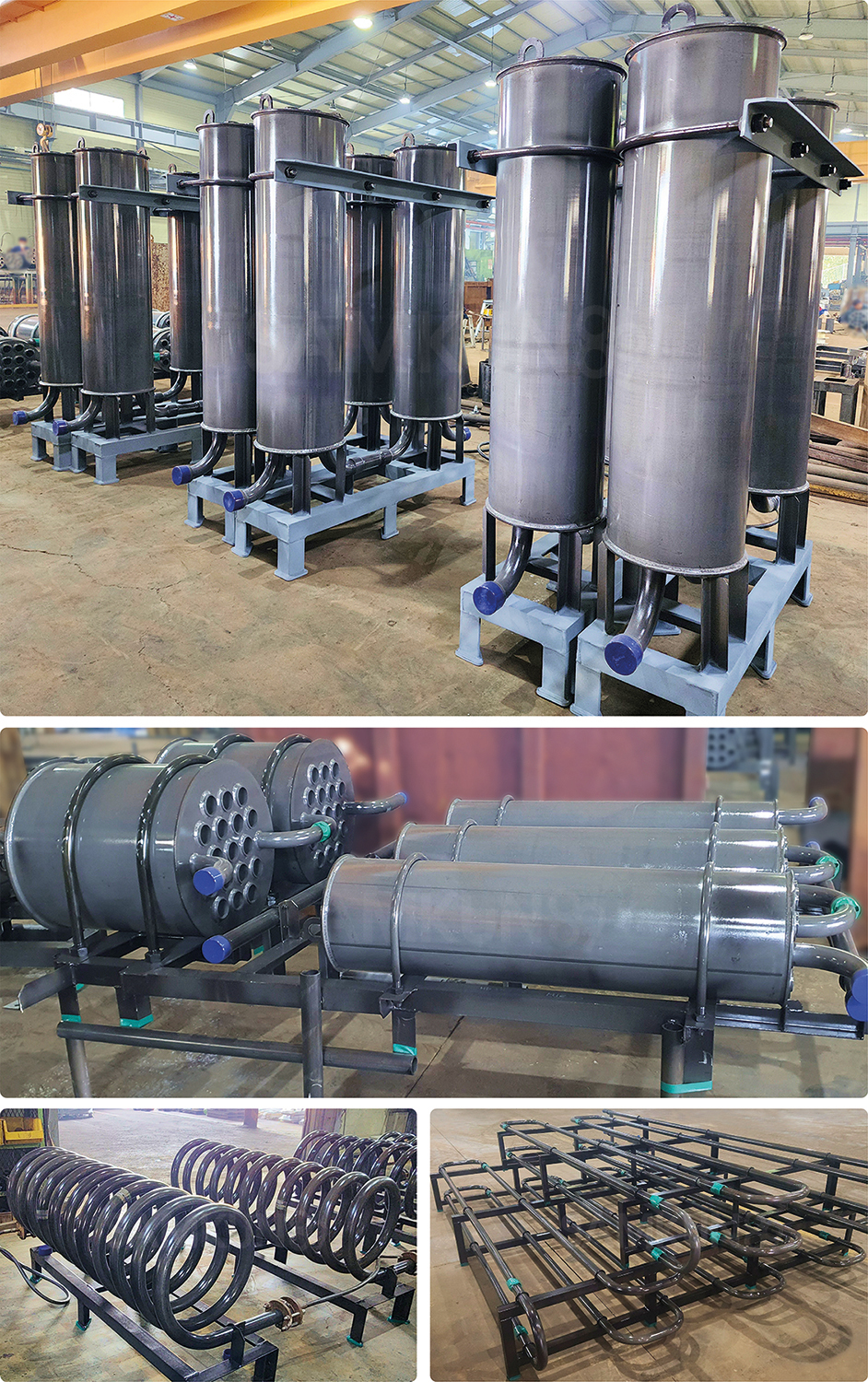

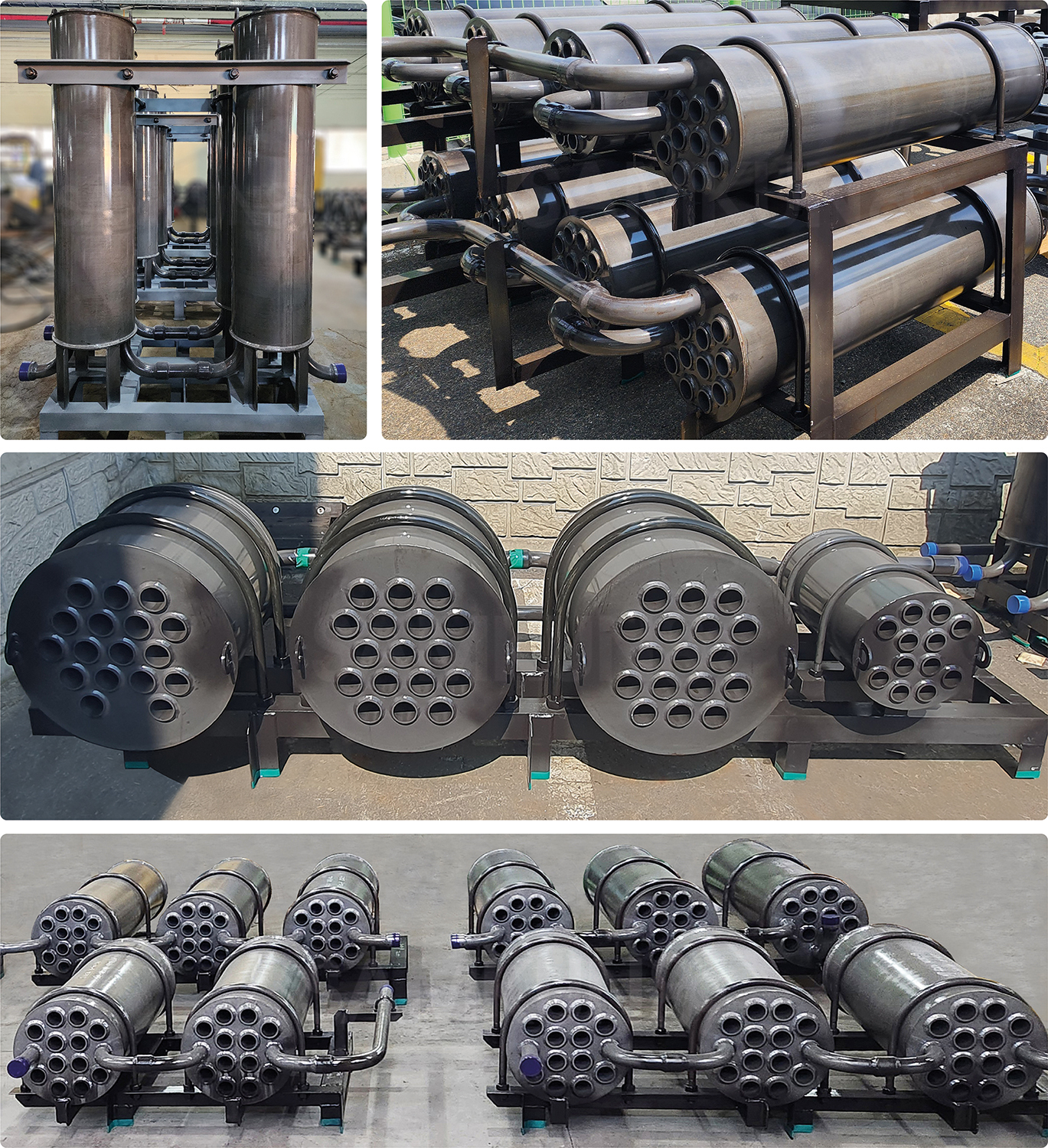

Type 1. Drum Type |
Drum Type은 보일러에서 나오는 가열매체가 Pipe를 따라 Drum Shell 측으로 유입되어 응축된 열량이 Pin Tube로 열을 전달하며 그 열량으로 인한 기류 발생을 시키며, Tank 내 유체를 가열하는 방식 입니다. Drum과 Drum을 연결하여 좁은 면적의 Tank에도 설치가 가능합니다.
*Specification
|
Type
|
Heating Surface(㎡)
|
Length(m)
|
Weight(kg)
|
|
DT-310P-50
|
1.0
|
5.3
|
79.0
|
|
DT-320P-50
|
2.0
|
10.3
|
135.0
|
|
DT-330P-50
|
3.0
|
15.5
|
191.0
|
|
DT-340P-50
|
4.0
|
20.8
|
248.0
|

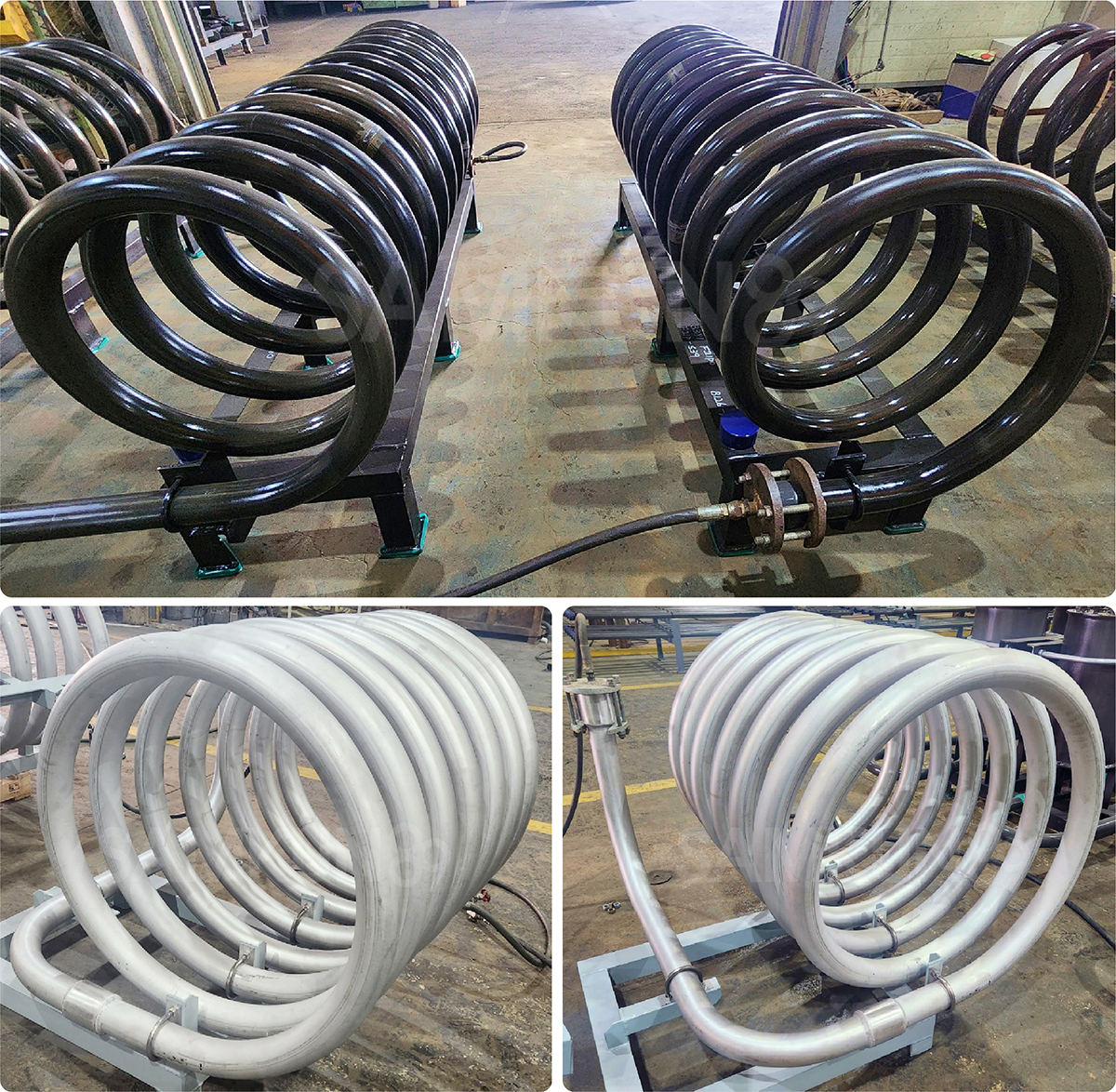

Type 2. Spring Type (Circle) |
Bare Type과 동일한 Pipe로 구성된 제품이나, Bare Type에 비해 공간 활용도가 높으며, 면적 대비 높은 열량을 낼 수 있는 제품입니다.
*Specification
|
Type
|
Heating Surface(㎡)
|
Length(m)
|
Weight(kg)
|
|
ST-510P-50-A/B
|
1.2
|
6.0
|
44.8
|
|
ST-520P-50-A/B
|
2.3
|
12.0
|
89.6
|
|
ST-530P-50-A/B
|
3.4
|
18.0
|
134.5
|
*A/B : 반시계방향(A) 또는 시계방향(B) Type
Type 3. Spring Type (Square) |
Spring Type (Circle)과 동일한 구성이나, 형상이 Square Type으로 구성되어 있습니다.
*Specification
|
Type
|
Heating Surface(㎡)
|
Length(m)
|
Weight(kg)
|
|
SQ-510P-50-A/B
|
1.2
|
6.0
|
44.8
|
|
SQ-520P-50-A/B
|
2.3
|
12.0
|
89.6
|
|
SQ-530P-50-A/B
|
3.4
|
18.0
|
134.5
|
*A/B : 반시계방향(A) 또는 시계방향(B) Type
Type 4. Bare Type |
Bare Type은 보일러에서 나오는 가열매체가 Pipe를 따라 그 열량으로 Tank 내 유체를 가열하는 방식입니다.
Pipe를 Sleeve Fitting 으로 연결하여 배치하며, Tank 크기에 따라서 Heating Coil을 여러 단으로 배치하는 방식으로 제작됩니다.

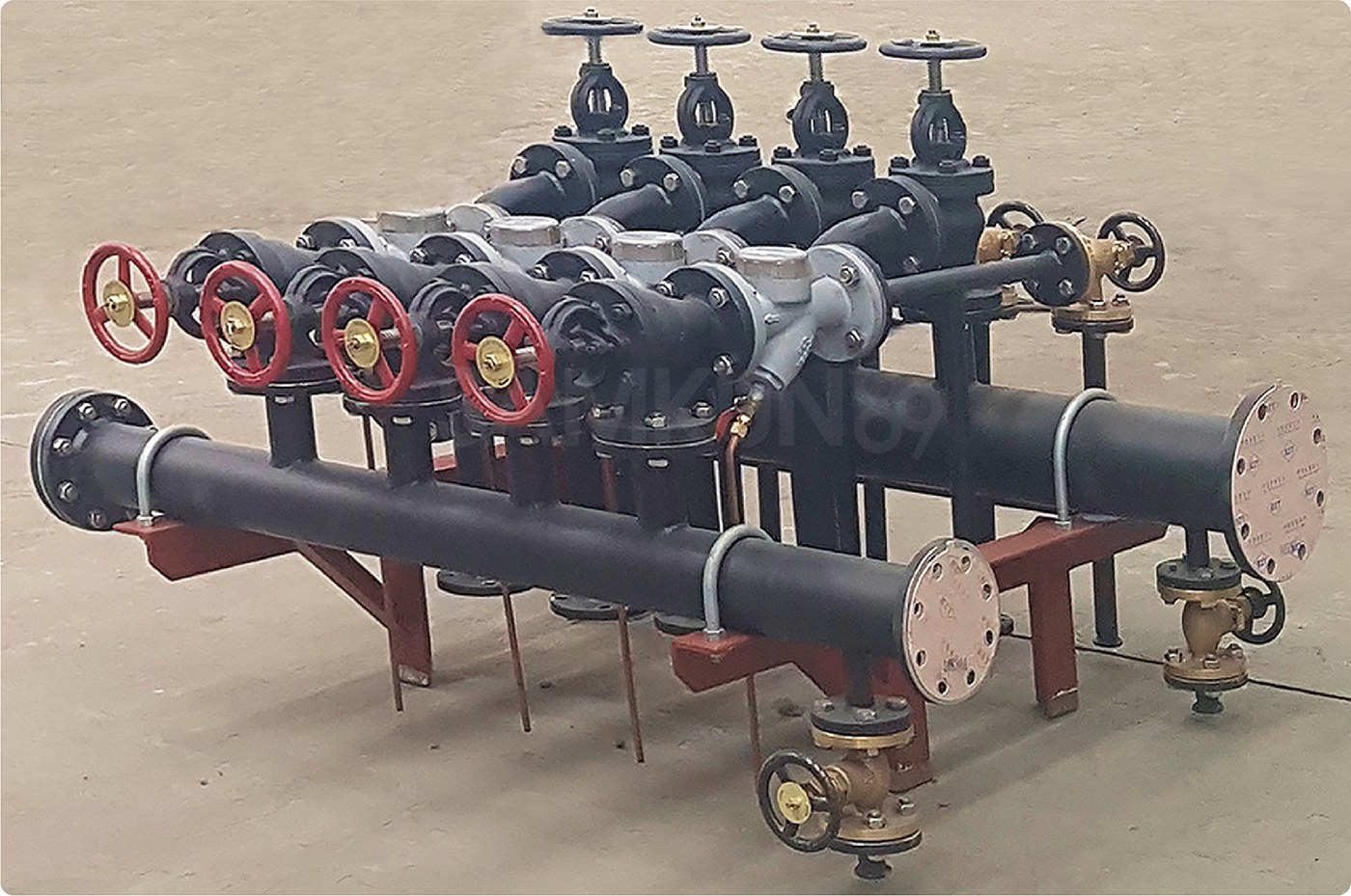

Type 5. Manifold Unit |
Main Steam Line에서 Group 별로 Steam이 분할 적용되는 방식의 Unit입니다.
